Заміна корпусного підшипника: покрокова інструкція та типові помилки

Зміст:

• Контекст: чому корпусні підшипники ламаються частіше за інші вузли
• Особиста історія: коли "почекає до завтра" коштує тижня простою
• Що знадобиться для заміни корпусного підшипника
• Крок Діагностика перед демонтажем
• Крок Демонтаж кріплення корпусу
• Крок Знімання старого підшипника з вала
• Крок Підготовка вала і посадкового місця
• Крок Монтаж нового корпусного підшипника
• Крок Мащення і фінальна перевірка
• Розрахунок вартості заміни корпусного підшипника
• Практичні поради від досвідчених механіків
• Приклад з життя: коли самовстановлювальна конструкція врятувала лінію
• Типові помилки при заміні корпусного підшипника
• FAQ: заміна корпусного підшипника
• Як часто потрібно міняти корпусний підшипник?
• Чи можна поставити корпусний підшипник без з'ємника?
• Скільки мастила потрібно додавати при кожному обслуговуванні?
• Що робити, якщо новий підшипник вже гріється в перші години?
• Чи є різниця між типорозмірами UCP і UCF?
• Висновок

Чому одна й та сама заміна корпусного підшипника в однієї бригади займає 20 хвилин і коштує 300 грн деталей, а в іншої розтягується на цілий день із простоєм лінії й повторним викликом слюсаря через тиждень? Відповідь ховається не в якості інструменту, а в послідовності дій, яку більшість людей просто пропускає, поспішаючи "швидше зібрати назад". Ця стаття розкладає весь процес заміни корпусного підшипника по кроках, із конкретними цифрами вартості та поясненням, де саме ховаються найдорожчі помилки.

Контекст: чому корпусні підшипники ламаються частіше за інші вузли

Корпусний підшипник (той самий UC-блок із чавунною чи сталевою "лапою") зазвичай стоїть на відкритих ділянках обладнання: транспортерах, сушарках зерна, шнеках, вентиляційних установках. Це означає постійний контакт із пилом, вологою та перепадами температури, тоже спричиняє знос у 2-3 рази швидше, ніж у закритому редукторі. За практикою українських агропідприємств, середній ресурс корпусного підшипника на зерновому конвеєрі — від 8 до 18 місяців залежно від навантаженості сезону.

Тут доречна сезонна довідка: пік навантаження на такі вузли в Україні припадає на серпень-жовтень, коли конвеєри й сушарки працюють практично без зупинки під час збирання врожаю. Саме тому досвідчені механіки планують профілактичну заміну підшипників навесні, у березні-квітні, щоб не ризикувати простоєм лінії в розпал жнив.

Особиста історія: коли "почекає до завтра" коштує тижня простою

Механік одного з елеваторів у Полтавській області розповідав, як у вересні 2025 року вирішив "дотягнути зміну" на підшипнику, що вже гудів на шнеку завантаження. Через чотири години вал перекосило, корпус лопнув, а разом із ним пошкодило й саму шнекову трубу. Ремонт, який планово мав коштувати 450 грн деталей і годину роботи, у результаті обійшовся в понад 6000 грн через заміну труби та простій лінії на два дні під час найактивнішого прийому зерна. Ця історія — не виняток, а типовий сценарій, коли гул чи вібрацію ігнорують "до кращих часів".

Що знадобиться для заміни корпусного підшипника

• Новий корпусний підшипник потрібного типорозміру (звірений за внутрішнім діаметром вала й посадковими розмірами лапи).
• Набір торцевих ключів або накидних гайкових ключів під кріпильні болти.
• З'ємник підшипників або двоплечий стяжка для демонтажу старого блоку з вала.
• Молоток із мідною чи латунною насадкою (щоб не пошкодити вал при легких ударах).
• Мастило-солідол або спеціальна консистентна змазка для підшипників закритого типу.
• Штангенциркуль для контрольного заміру вала й посадкового отвору.
• Ключ-фіксатор або шестигранник для стопорного гвинта на внутрішньому кільці (в моделях із ексцентриковим замком або гвинтовою фіксацією).

Крок 1. Діагностика перед демонтажем

Перш ніж братися за ключі, покрутіть вал рукою за вимкненого привода. Люфт, який відчувається пальцями, скрип або нерівномірний хід — сигнал, що причина не тільько в підшипнику, а можливо, і в самому валі чи кріпленні рами. Занотуйте напрямок обертання, положення шпонки чи стопорного гвинта — це заощадить 10-15 хвилин при зборці назад.

Крок 2. Демонтаж кріплення корпусу

Відкрутіть болти, якими "лапа" корпусного підшипника прикручена до рами. Зазвичай це два або чотири болти М10-М16 залежно від типорозміру. Якщо болти закисли (типова ситуація для вологих виробництв), обробіть їх WD-40 чи аналогом і зачекайте 10 хвилин — зривати закислий болт без обробки ризикує зламати шпильку, і тоді ремонт затягнеться ще на годину висвердлювання залишку.

Крок 3. Знімання старого підшипника з вала

Більшість корпусних підшипників фіксуються на валу двома способами: ексцентриковим кільцем-замком або двома стопорними гвинтами на внутрішньому кільці. У першому випадку прокрутіть ексцентрик проти напрямку робочого обертання спеціальним ключем, у другому — відкрутіть обидва гвинти шестигранником. Після розфіксації підшипник знімається з вала з'ємником або обережними ударами через мідну прокладку. Тягнути блок голими руками без інструменту не варто: навіть невеликий перекіс під час зняття може подряпати посадкову поверхню вала.

Крок 4. Підготовка вала і посадкового місця

Очистіть ділянку вала від бруду, старого мастила й слідів корозії дрібним наждачним папером або спеціальною щіткою. Виміряйте діаметр вала штангенциркулем у двох-трьох точках — овальність чи вироблення понад 0,05 мм означає, що новий підшипник теж "сяде" нещільно і за кілька тижнів почне гуляти. У такому разі варіантів два: проточити вал і поставити компенсаційну втулку, або одразу взяти корпусний підшипник із самовстановлювальною конструкцією, яка частково пробачає невеликий перекіс.

Крок 5. Монтаж нового корпусного підшипника

Насадьте новий блок на вал, зорієнтувавши отвір мащення (якщо він є) у доступне для обслуговування положення — зазвичай вгору або в бік. Зафіксуйте внутрішнє кільце тим самим способом, що й на старому вузлі: протягніть ексцентрик за напрямком робочого обертання до клацання або рівномірно затягніть стопорні гвинти навхрест, щоб не перекосити кільце. Після фіксації прикрутіть лапу корпусу до рами, спершу злегка, а вже після контрольного прокручування вала рукою — остаточно, з рекомендованим моментом затяжки (для болтів М12 це орієнтовно 60-70 Н·м).

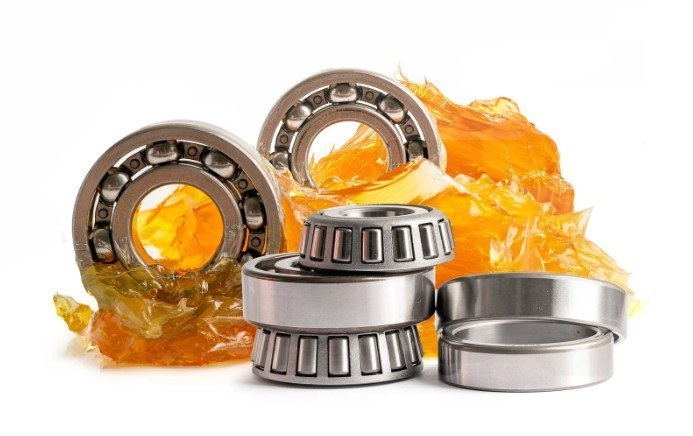

Крок 6. Мащення і фінальна перевірка

Якщо блок обладнаний масльонкою, додайте 2-3 качки консистентної змазки через шприц-прес — надлишок мастила видавиться через манжети, і це нормально при першому мащенні. Прокрутіть вал рукою на кілька повних обертів: хід має бути рівним, без заклинювань і нерівномірного опору. Тільки після цього запускайте привід і слухайте перші 5-10 хвилин роботи під навантаженням — легкий гул у перші секунди зникає, тривалий вищий звук означає перекіс монтажу.

Розрахунок вартості заміни корпусного підшипника

Орієнтовний бюджет ремонту в Україні станом на 2026 рік:

• Корпусний підшипник побутового типорозміру (UCP204-UCP206): 250-500 грн за одиницю.
• Промисловий типорозмір для сільгосптехніки (UCP305-UCP308): 600-1400 грн.
• Мастило консистентне (туба 400 г): 120-200 грн, вистачає на 8-10 замін.
• З'ємник підшипників, якщо його немає в майстерні: 500-1200 грн одноразово, служить роками.
• Робота найманого слюсаря (якщо не виконуєте самостійно): 400-800 грн за один вузол залежно від складності доступу.

Разом заміна одного вузла власними силами виходить у 350-700 грн деталей і мастила плюс 30-60 хвилин часу, тоді як ігнорування проблеми, як у прикладі з елеватором вище, здатне коштувати в 10-15 разів дорожче через супутні пошкодження.

Практичні поради від досвідчених механіків

• Тримайте в майстерні запасний блок найпоширенішого типорозміру — заміна "на потім" завжди відкладається до аварійної ситуації.
• Перед сезоном пікового навантаження (серпень-жовтень для аграрних підприємств) проведіть плановий огляд усіх корпусних вузлів на лінії, навіть якщо жоден із них ще не гуде.
• Записуйте дату монтажу підшипника фломастером на корпусі — це дозволяє відстежувати реальний ресурс і планувати заміну заздалегідь, а не по факту аварії.
• Якщо купуєте деталі в магазин підшипників, беріть одразу з запасом мастила відповідного типу — економія на дешевій змазці "невідомого походження" часто виходить дорожче через прискорений зношування манжет.

Приклад з життя: коли самовстановлювальна конструкція врятувала лінію

На меблевій фабриці у Львівській області рама конвеєра з часом трохи "просіла" через вироблення бетонної основи, і вал перекосило на кілька десятих градуса. Класичний підшипник у розточеному стакані в такому вузлі почав би гріти вже за перший тиждень. Але завод поставив саме https://ibearing.com.ua/pidshypnyky/korpusni-pidshypnyky/ із самовстановлювальним зовнішнім кільцем, яке компенсувало перекіс без додаткового ремонту рами. Вузол відпрацював ще півтора року до планової заміни, тоді як без такої конструкції довелося би зупиняти лінію для вирівнювання рами вже за кілька місяців.

Типові помилки при заміні корпусного підшипника

• Затягування болтів кріплення до прокручування вала. Якщо остаточно закрутити лапу до перевірки ходу, будь-який перекіс зафіксується назавжди й проявиться перегрівом за пару годин роботи.
• Неправильний напрямок фіксації ексцентрика. Протягування ексцентрикового кільця в неробочому напрямку призводить до самовільного розфіксування вже за кілька змін роботи.
• Використання солідолу низької якості "про запас з гаража". Застаріле чи забруднене мастило скорочує ресурс нового підшипника вдвічі-втричі.
• Ігнорування вироблення на валу. Новий підшипник на зношеному валу почне гуляти за тижні, а не місяці.
• Заміна лише одного підшипника з пари на довгому валу. Різний ресурс двох опор одного вала спричиняє нерівномірне навантаження і повторний ремонт другого вузла вже незабаром.

FAQ: заміна корпусного підшипника

Як часто потрібно міняти корпусний підшипник?

У пилових і вологих умовах — раз на 8-18 місяців, у чистих закритих приміщеннях ресурс може сягати 3-5 років за регулярного мащення.

Чи можна поставити корпусний підшипник без з'ємника?

Демонтаж старого блоку без з'ємника можливий, але ризикує пошкодити вал ударами, тоді як монтаж нового майже завжди виходить точнішим саме зі спеціальним інструментом.

Скільки мастила потрібно додавати при кожному обслуговуванні?

Орієнтовно 2-3 качки шприц-преса раз на 200-500 годин роботи залежно від навантаження і температури вузла.

Що робити, якщо новий підшипник вже гріється в перші години?

Зупиніть вузол, перевірте момент затяжки болтів кріплення і напрямок фіксації ексцентрика — у 80% випадків перегрів на старті означає помилку монтажу, а не бракований підшипник.

Чи є різниця між типорозмірами UCP і UCF?

Різниця лише у формі корпусу-лапи (прямокутна проти квадратної) під конкретне кріплення рами, сам підшипниковий вузол усередині однаковий за принципом роботи.

Висновок

Заміна корпусного підшипника перестає бути ризиком для виробництва, коли перетворюється на планову процедуру з чіткою послідовністю кроків, а не на аварійне гасіння пожежі посеред сезону. Точний замір вала, правильний напрямок фіксації і контроль ходу перед остаточним закручуванням болтів — три речі, які визначають, чи відпрацює новий вузол обіцяний ресурс, чи повторить долю попереднього вже за кілька тижнів.
